D673/D671氣動對夾式蝶閥
一、氣動對夾式蝶閥 產品概述
本公司的氣動對夾式蝶閥是管線優先選用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，氣動對夾式蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。 氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
|
|
|

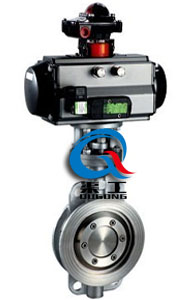

氣動對夾硬密封蝶閥
|

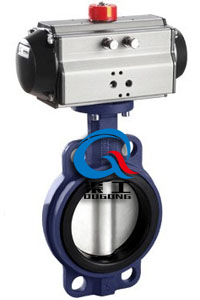

氣動軟密封對夾蝶閥
|
二、氣動對夾式蝶閥 產品特點
（1）小巧輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，操作扭矩小，90°回轉啟閉。
（3）流量特性趨直線，調節性能好。
（4）蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
（5）蝶板外圓采用球面造型，帶壓?jiǎn)㈤]多次保持零泄漏。
（1）密封件可更換，且密封好達到雙向密封。
（7）蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
三、氣動對夾式蝶閥 主要設計標準
|
設計標準
|
GB/T12238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
四、氣動對夾式蝶閥 主要技術參數
|
公稱通徑DN(mm)
|
50～1200
|
|
公稱壓力
|
PN0.6、1.0、1.6、2.5MPa
|
|
連接形式
|
對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
|
|
基本誤差
|
帶定位器：小于全行程的±2%%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
配置執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關型(開關兩位控制)、調節型(4～20mA控制)
|
五、氣動對夾式蝶閥 執行器技術參數
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
六、氣動對夾式蝶閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
七、氣動對夾式蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
八、氣動對夾式蝶閥 外形結構圖
|
|
|
D673H/F氣動硬密封對夾蝶閥
|
D671F/X氣動對夾軟密封蝶閥
|
九、氣動對夾式蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
D673H/F
|
D671F/X
|
A
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L1
|
H
|
L2
|
H
|
K
|
n-Фd
|
K
|
n-Фd
|
K
|
n-Фd
|
|
50
|
43
|
112
|
43
|
63
|
180
|
315
|
125
|
4-18
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
46
|
70
|
180
|
330
|
145
|
4-18
|
145
|
4-18
|
145
|
8-18
|
|
80
|
46
|
120
|
46
|
83
|
245
|
390
|
160
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
138
|
52
|
105
|
240
|
431
|
180
|
8-18
|
180
|
8-18
|
190
|
8-22
|
|
125
|
56
|
164
|
56
|
115
|
240
|
455
|
210
|
8-18
|
210
|
8-18
|
220
|
8-26
|
|
150
|
56
|
175
|
56
|
137
|
350
|
626
|
240
|
8-22
|
240
|
8-22
|
250
|
8-26
|
|
200
|
60
|
200
|
60
|
164
|
350
|
720
|
295
|
8-22
|
295
|
12-22
|
310
|
12-26
|
|
250
|
68
|
243
|
68
|
206
|
550
|
800
|
350
|
12-22
|
355
|
12-26
|
370
|
12-30
|
|
300
|
78
|
250
|
78
|
230
|
600
|
860
|
400
|
12-22
|
410
|
12-26
|
430
|
16-30
|
|
350
|
78
|
280
|
78
|
248
|
600
|
883
|
460
|
16-22
|
470
|
12-26
|
490
|
16-33
|
|
400
|
102
|
305
|
102
|
289
|
600
|
972
|
515
|
16-26
|
525
|
16-26
|
550
|
16-36
|
|
450
|
114
|
350
|
114
|
320
|
750
|
1043
|
565
|
20-26
|
585
|
16-30
|
600
|
20-36
|
|
500
|
127
|
380
|
127
|
343
|
750
|
1098
|
620
|
20-26
|
650
|
20-30
|
660
|
20-36
|
|
600
|
154
|
445
|
154
|
413
|
750
|
1236
|
725
|
20-30
|
770
|
20-33
|
770
|
20-39
|
|
700
|
165
|
480
|
165
|
478
|
750
|
1431
|
840
|
24-30
|
840
|
24-36
|
875
|
24-42
|
|
800
|
190
|
530
|
190
|
525
|
750
|
1488
|
950
|
24-33
|
950
|
24-39
|
990
|
24-48
|
|
900
|
203
|
580
|
203
|
585
|
1250
|
1615
|
1050
|
28-33
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
216
|
650
|
216
|
640
|
1500
|
1765
|
1160
|
28-36
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
254
|
760
|
254
|
755
|
1500
|
1976
|
1380
|
32-39
|
1390
|
32-48
|
1420
|
32-56
|
十、氣動對夾式蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動對夾式蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
