D643H/F氣動法蘭蝶閥 (硬密封)
一、氣動法蘭蝶閥 產品概述
本公司的氣動法蘭蝶閥是由角行程氣動執行器及蝶閥閥體組成，其主要優點：結構簡單、體積小重量輕、造價低，氣動法蘭蝶閥安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉輕便省力，蝶扳旋轉90角度便可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠，稱為氣動法蘭軟密封蝶閥。其中硬密封蝶閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。所以氣動法蘭蝶閥主要應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
|
|
|

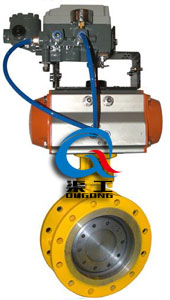

氣動法蘭蝶閥 (調節型)
|
氣動法蘭軟密封蝶閥
|
二、氣動法蘭蝶閥 產品特點
（1）體積小、重量輕、操作輕巧、便于安裝、維修。
（2）密封性能優良、零泄漏,使用壽命較長。
（3）流量特性趨于直線,調節性能好。
（4）結構簡單,開關輕便,90°旋轉啟閉。
（5）可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等多種閥的使用。
三、氣動法蘭蝶閥 主要技術參數
|
公稱通徑DN(mm)
|
50～1200
|
|
公稱壓力
|
PN1.0、1.6、2.5MPa
|
|
法蘭標準
|
JB/T79、GB/T9113、HG20594-97
|
|
連接形式
|
法蘭式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關型(開關兩位控制)、調節型(4～20mA控制)
|
四、氣動法蘭蝶閥 執行器技術參數
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
五、氣動法蘭蝶閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
六、氣動法蘭蝶閥 外形結構圖
|
|
|
氣動法蘭蝶閥 (硬密封)
|
氣動法蘭軟密封蝶閥
|
七、氣動法蘭蝶閥 安裝連接尺寸
|
公稱通徑
|
結構長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H1
|
A
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
2
|
108
|
63
|
315
|
180
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
21/2
|
112
|
70
|
330
|
180
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
3
|
114
|
83
|
390
|
245
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
105
|
431
|
240
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
5
|
140
|
115
|
455
|
240
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
6
|
140
|
137
|
626
|
350
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
8
|
152
|
164
|
720
|
350
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
10
|
165
|
206
|
800
|
550
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
12
|
178
|
230
|
860
|
600
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
14
|
190
|
248
|
883
|
600
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
16
|
216
|
289
|
972
|
600
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
18
|
222
|
320
|
1043
|
750
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
20
|
229
|
343
|
1098
|
750
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
|
600
|
24
|
267
|
413
|
1236
|
750
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
28
|
430
|
478
|
1431
|
750
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
32
|
470
|
525
|
1488
|
750
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
36
|
510
|
620
|
1615
|
1250
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
40
|
550
|
725
|
1765
|
1500
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
48
|
630
|
780
|
1976
|
1500
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
八、氣動法蘭蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動法蘭蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
