一、電動刀型閘閥 產品概述
本公司的電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封良好、操作輕便、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。電動刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動除去雜物。電動刀型閘閥主要應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥適用于造紙行業在管道上作調節和節流使用。
|
|
|---|---|

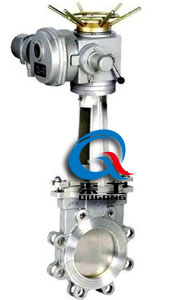

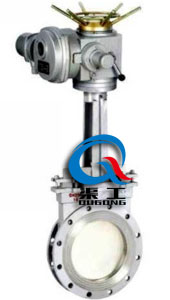

| 電動刀型閘閥 | 電動刀型閘閥 (梅花式) |
二、電動刀型閘閥 產品特點
（1）電動刀形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～1000mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可阻止粉塵、砂礫等物質進入填料盒，可增加刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得良好的密封作用。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、便于維修、使用方便及使用時間長，并且可任意選用驅動裝置。
（2）閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE加強聚四氟乙烯材質，耐腐蝕、不沾渣。
（3）閥板有5個支撐點，使閥板有良好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
（4）電動刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
（5）電動刀形閘閥內可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
（6）電動刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶加強的聚四氟乙烯軟密封。
（7）適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
三、電動刀型閘閥 主要零件材料
| 零件名稱 | 材料名稱 | 材料牌號 |
|---|---|---|
| 圓螺母 | 碳素鋼 | 25 |
| 手輪 | 灰口鑄鋼 | HT200 |
| 軸承壓蓋 | 碳素鋼 | 35 |
| 閥桿螺母 | 鋁青銅 | ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
| 鋁黃銅 | ZCuZn25A16Fe3Mn3 | |
| 軸承 | — | 51110 |
| 閥桿 | 不銹鋼 | 304、316、2Cr13 |
| 支架 | 碳素鋼、不銹鋼 | WCB、CF8等 |
| 閘板 | 不銹鋼 | 304、316、304L、316L、2Cr13 |
| 螺栓螺母 | 碳素鋼 | 35 |
| 填料壓蓋 | 碳素鋼 | WCB |
| 填料 | 柔性石墨盤根石棉根、四氟纖維盤根 | — |
| 閥體 | 碳素鋼、不銹鋼 |
WCB、CF8（304）、CF3（304L） 、CF8M（316）、CF3M（316L）、 密封座堆焊合金或不銹鋼 |
四、電動刀型閘閥 主要設計標準
| 設計制造 | JB/T 8691-98 |
|---|---|
| 結構長度 | GB/T 15188.2-94 |
| 法蘭連接尺寸 | GB/T 9113-2000 |
| 閥門檢查和試驗 | GB/T 13927-92 |
五、電動刀型閘閥 主要性能規范
| 壓力PN(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 適用介質 |
|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 煙氣、灰、渣水混合物、空氣混合物 |
| 1.6 | 2.4 | 1.8 |
六、電動刀型閘閥 外形尺寸圖
|
|
|
|---|---|---|
| 電動刀型閘閥 (尺寸圖) | 電動刀型閘閥 (尺寸圖) | 電動刀型閘閥 (尺寸圖) |
七、電動刀型閘閥 安裝尺寸
| 公稱壓力 | DN | L | D1 | D2 | H | A | N-M | 電裝型號 | 電機功率 | 公稱轉矩 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 50 | 50 | 90 | 110 | 370 | 365 | 4-M12 | DZ10 | 0.25 | 100 | 52.3 |
| 65 | 50 | 110 | 130 | 460 | 365 | 4-M12 | DZ10 | 0.25 | 100 | 53 | |
| 80 | 50 | 125 | 150 | 590 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 55 | |
| 100 | 50 | 145 | 170 | 780 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 57.4 | |
| 125 | 50 | 175 | 200 | 950 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 62 | |
| 150 | 60 | 200 | 225 | 980 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 71.3 | |
| 200 | 60 | 255 | 280 | 1053 | 365 | 8-M16 | DZ15 | 0.37 | 150 | 80.5 | |
| 250 | 70 | 310 | 335 | 1060 | 365 | 12-M16 | DZ20 | 0.37 | 200 | 99.6 | |
| 300 | 80 | 362 | 395 | 1230 | 365 | 12-M20 | DZ20 | 0.37 | 200 | 122.7 | |
| 350 | 90 | 412 | 445 | 1250 | 365 | 12-M20 | DZ30 | 0.55 | 300 | 148 | |
| 400 | 100 | 462 | 498 | 1767 | 365 | 16-M20 | DZ30 | 0.55 | 300 | 158 | |
| 450 | 120 | 518 | 550 | 1920 | 560 | 16-M20 | DZ45 | 1.5 | 450 | 224 | |
| 500 | 130 | 568 | 600 | 2010 | 560 | 16-M20 | DZ45 | 1.5 | 450 | 241 | |
| 600 | 140 | 670 | 705 | 2110 | 560 | 20-M22 | DZ60 | 2.2 | 600 | 335 | |
| 1.0MPa | 50 | 50 | 100 | 125 | 370 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 54 |
| 65 | 50 | 120 | 145 | 460 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 60 | |
| 80 | 50 | 135 | 160 | 590 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 62 | |
| 100 | 50 | 155 | 180 | 780 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 66 | |
| 125 | 50 | 185 | 210 | 950 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 76 | |
| 150 | 60 | 210 | 240 | 980 | 365 | 8-M20 | DZ15 | 0.37 | 150 | 84 | |
| 200 | 60 | 265 | 295 | 1053 | 365 | 8-M20 | DZ20 | 0.37 | 200 | 106 | |
| 250 | 70 | 320 | 350 | 1060 | 365 | 12-M20 | DZ20 | 0.37 | 200 | 120 | |
| 300 | 80 | 368 | 400 | 1230 | 365 | 12-M20 | DZ30 | 0.55 | 300 | 218 | |
| 350 | 90 | 428 | 460 | 1250 | 365 | 16-M20 | DZ30 | 0.55 | 300 | 230 | |
| 400 | 100 | 482 | 515 | 1767 | 560 | 16-M22 | DZ45 | 1.5 | 450 | 297 | |
| 450 | 120 | 532 | 565 | 1920 | 560 | 20-M22 | DZ45 | 1.5 | 450 | 369 | |
| 500 | 130 | 585 | 620 | 2010 | 560 | 20-M22 | DZ60 | 2.2 | 600 | 420 | |
| 600 | 140 | 685 | 725 | 2110 | 560 | 20-M27 | DZ60 | 2.2 | 600 | 520 | |
| 1.6MPa | 50 | 65 | 100 | 125 | 370 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 650 |
| 65 | 65 | 120 | 145 | 460 | 365 | 4-M16 | DZ10 | 0.25 | 100 | 65 | |
| 80 | 70 | 135 | 160 | 590 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 68 | |
| 100 | 70 | 155 | 180 | 780 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 74 | |
| 125 | 70 | 185 | 210 | 950 | 365 | 8-M16 | DZ10 | 0.25 | 100 | 77 | |
| 150 | 80 | 210 | 240 | 980 | 365 | 8-M20 | DZ15 | 0.37 | 150 | 96 | |
| 200 | 80 | 265 | 295 | 1053 | 365 | 12-M20 | DZ20 | 0.37 | 200 | 114 | |
| 250 | 94 | 320 | 355 | 1060 | 365 | 12-M22 | DZ20 | 0.37 | 200 | 135 | |
| 300 | 98 | 375 | 410 | 1230 | 365 | 12-M22 | DZ30 | 0.55 | 300 | 230 | |
| 350 | 100 | 435 | 470 | 1250 | 365 | 16-M22 | DZ30 | 0.55 | 300 | 251 | |
| 400 | 110 | 485 | 525 | 1767 | 560 | 16-M27 | DZ45 | 1.5 | 450 | 130 | |
| 450 | 120 | 545 | 585 | 1920 | 560 | 20-M27 | DZ45 | 1.5 | 450 | 378 | |
| 500 | 130 | 608 | 650 | 2010 | 560 | 20-M30 | DZ60 | 2.2 | 600 | 435 | |
| 600 | 140 | 718 | 770 | 2110 | 560 | 20-M36 | DZ60 | 2.2 | 600 | 530 |
八、電動刀型閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
