D371X對夾軟密封蝶閥
一、橡膠軟密封蝶閥 產品概述
本公司的橡膠軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。橡膠軟密封蝶閥可分為法蘭軟密封蝶閥和對夾軟密封蝶閥兩種。其主要特點為:
1、設計新穎、合理、結構緊，重量輕，啟閉快。
2、操力矩小，操作方便，省力靈巧。
3、可以任意位置安裝，維修方便。
4、密封件可以更換，密封性能好。
5、密封材料耐老化、耐腐蝕，使用壽命較長等特點。
|
|
|
法蘭軟密封蝶閥 (橡膠軟密封蝶閥)
|
對夾軟密封蝶閥 (橡膠軟密封蝶閥)
|
二、橡膠軟密封蝶閥 采用標準
|
設計標準
|
國標系列
|
|
設計標準
|
GB/T12237
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-1992；JB/T9092-1999
|
三、橡膠軟密封蝶閥 主要技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
四、橡膠軟密封蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
各種橡膠、聚四氟
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
五、橡膠軟密封蝶閥 蝶閥密封材料選用和適用溫度
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或or J
|
XA或or JA
|
XB或or JB
|
XC、JC或or F
|
XD或or JD
|
XE或or JE
|
|
耐上限溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐下限溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
六、橡膠軟密封蝶閥 主要外形結構圖
|
|
|

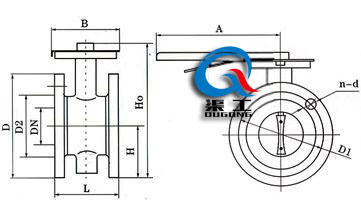

D41X法蘭軟密封蝶閥 (手柄傳動)
|

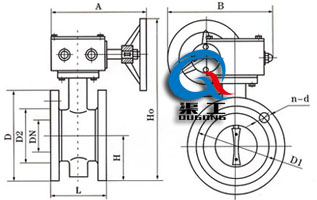

D341X法蘭軟密封蝶閥 (蝸輪傳動)
|
七、橡膠軟密封蝶閥 主要連接尺寸
（1）、D41X-6/10/16外形尺寸
|
公稱通徑
|
結構長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
82.5
|
238
|
270
|
65
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
21/2
|
112
|
92.5
|
258
|
270
|
65
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
3
|
114
|
100
|
278
|
270
|
65
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
4
|
127
|
110
|
293
|
270
|
65
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
5
|
140
|
125
|
309
|
310
|
65
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
6
|
140
|
142.5
|
336
|
310
|
65
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
（2）、D341X-6/10/16外形尺寸
|
公稱通徑
|
長度
|
外形尺寸
|
連接尺寸
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
mm
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
|
200
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
|
250
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
|
300
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
|
350
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
|
400
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
|
450
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
|
500
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
|
600
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
|
700
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
|
800
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
|
900
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
|
1000
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
|
1200
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
八、橡膠軟密封蝶閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
