手動平板閘閥
一、帶導流孔平板閘閥 產品概述
本公司的Z43F帶導流孔平板閘閥適用于Class150～900LB、PN1.0～16.0MPa,工作溫度-29～180℃的天然氣，石油，化工，城市管道，燃?xì)夤芫€等到輸送管線，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，也可用于放空系統和汽儲存裝置上，用作啟閉設備。帶導流孔平板閘閥閥體有扁體和圓體兩種形式，閥座有雙重密封和自清洗功能，全封閉結構，防護性能好，可適應要求。
|
|
|

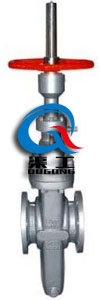

帶導流孔平板閘閥
|

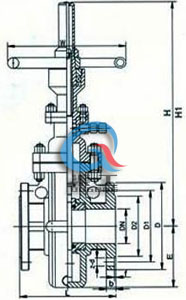

帶導流孔平板閘閥 結構尺寸圖
|
二、帶導流孔平板閘閥 結構優點
1、閥體有鑄造和焊接兩種結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩為普通閥門的1/2，能達到方便開、關閥門。
3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時除去閘板臟物的作用。
4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到不泄漏。
5、帶導流孔閥門的閘板，無論是全開或是全關都與密封面吻合，密封面得到保護不受介質直接沖刷，從而增加使用壽命。
6、閥門的全開的，通道平滑為直線，流阻系數小，沒有壓力損失，可通毛球清掃管線。
7、帶導流孔平板閘閥采用帶自密封能力的填料結構，不需要經常調節，開、關輕便，且密封性良好，填料函處設有幫助助密封油脂注入結構，密封性能優良，可達到不泄漏；解決了手動閥門填料處外漏的問題。
8、帶導流孔平板閘閥關閉時能自動卸掉內腔高壓（詳見工作原理圖）。
9、全封閉結構，防護性能好，可適應要求。
10、帶導流孔平板閘閥設有指示桿或觀察窗以表示閥門的啟閉情況。
三、帶導流孔平板閘閥 執行標準
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
壓力-溫度
|
產品標識
|
|
JB/T5298
|
JB/T5298
|
JB/79
|
JB/T5298
|
GB9131
|
GB/T12220
|
|
API6D
|
API6D
|
ANSI-16.5
|
API6D
|
ANSI B16.34
|
MSS SP-25
|
四、帶導流孔平板閘閥 性能規范
|
設計等級
|
常溫下試驗壓力(MPa)
|
適用溫度℃
|
適用介質
|
|
殼體
|
左密封
|
左密封
|
低壓密封
|
“G”型
|
“D”型
|
普通型
|
“抗硫”型
|
“基本”型
|
|
公稱壓力PN(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～50
|
-45～21
|
-2～121
|
H2S和CO2總含量大于500mg/m2的介質
|
石油天然氣、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
磅級Lb
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|
300
|
7.7
|
5.6
|
5.6
|
0.6
|
五、帶導流孔平板閘閥 主要零件材料
|
閥門/閥蓋
|
WCB
|
WC6
|
A352-LCB
|
A351-CF8M
|
|
閘板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSO410+ENP
|
ANSI316+ENP
|
|
閥桿
|
2Cr13
|
2Cr13
|
A182-A6a
|
A182-A316S
|
|
閥座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE+FPM
|
|
墊片
|
—
|
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
適用介質
|
水、油口、蒸汽
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸類
|
四、法蘭鍛鋼閘閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
