ZHYH46微阻緩閉蝶形止回閥
一、微阻緩閉蝶形止回閥 產品概述
本公司的微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能阻止介質的倒流，又能限制破壞性水錘。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封良好、啟閉平穩、耐受磨損、使用時間長，緩閉不受介質影響，有較好的節能等特點。生產的HH46X HDH48X HH49X系列微阻緩閉蝶式止回閥已經被各大工業、城建等行業推廣應用，反應不錯。
|
|
|---|---|

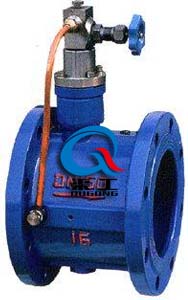

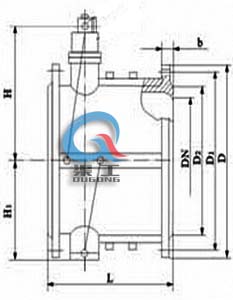

| 微阻緩閉蝶形止回閥 | 微阻緩閉蝶形止回閥 (尺寸圖) |
二、微阻緩閉蝶形止回閥 主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼 |
| 閥瓣 | 碳鋼 |
| 閥桿、油缸、活塞 | 不銹鋼 |
| 彈簧 | 不銹鋼 |
| 閥座 | 丁腈橡膠 |
三、微阻緩閉蝶形止回閥 主要性能規范
| 型號 | 公稱壓力（MPa） | 強度試驗壓力（MPa） | 密封壓力（MPa） | 適用溫度 （℃） | 適用介質 | 緩閉時間 |
|---|---|---|---|---|---|---|
|
HH46X HDH48X HH49X |
1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
四、微阻緩閉蝶形止回閥 主要外形尺寸
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | L | H | H1 | ||||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | ||
五、微阻緩閉蝶形止回閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
