H44W不銹鋼止回閥
一、旋啟式止回閥 產品概述
本公司的旋啟式止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150-2500；公稱通徑DN15～1200mm、NPS1/2～48；工作溫度－196～540℃的多種管路上，用于阻止介質倒流。旋啟式止回閥通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。旋啟式止回閥適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
|
|
|---|---|

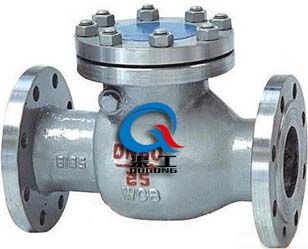

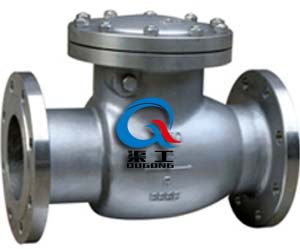

| 旋啟式止回閥 (不銹鋼止回閥) | 旋啟式止回閥 (鑄鋼止回閥) |
二、旋啟式止回閥 結構特點
1、選材考究，符合相關標準，材料的質量高。
2、密封副配對合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐受磨損、耐受高溫、耐腐蝕、抗擦性能好，使用時間長。
3、產品按國家標準GB/T12235設計制造。
4、可采用多種配管法蘭標準及法蘭密封型式，可達到工程需要及用戶要求。
5、閥體材料品種全，墊片可根據實際工況或用戶要求合理選配，能適用于多種壓力、溫度及介質工況。
三、旋啟式止回閥 應用規范
| 設計與制造 | GB/T12235 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |
四、旋啟式止回閥 主要零件材料及通途
| 閥體 | 閥蓋 | 閥瓣 | 閥座 | 適用介質 | 適用溫度(≤℃) |
|---|---|---|---|---|---|
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+Stellite12 | 0Cr18Ni9+Stellite6 | 銷酸類 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸類、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲銨液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+Stellite12 | ZG1Cr5Mo+Stellite6 | 水、油品、蒸汽 | 550 | |
五、旋啟式止回閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
