一、杠桿式減壓閥 產品概述
Y45Y杠桿式減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。
Y45Y杠桿式減壓閥系列產品的減壓比用到0.6較為好。
Y45Y杠桿式減壓閥主要用于蒸汽管路，調節壓力。主要應用在熱電聯產、輕紡、印染、石化、制糖等行業。
|
|
|

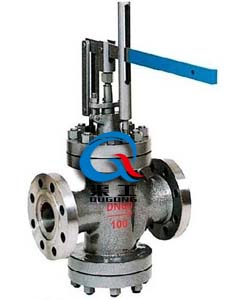

Y45Y杠桿式減壓閥
|

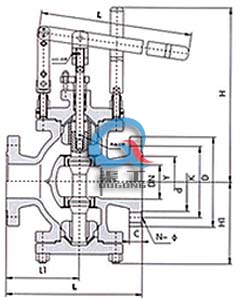

Y45Y杠桿式減壓閥 (結構尺寸圖)
|
二、杠桿式減壓閥 主要技術參數及性能指標
|
公稱壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼體試驗壓力(Mpa)
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封試驗壓力(Mpa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
|
最高進口壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍(Mpa)
|
最佳減壓比0.6
|
|
滲漏量
|
0.5% QMax
|
|
溫量-壓力等級
|
ANSI B16.34
|
三、杠桿式減壓閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座
|
304
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
墊片
|
柔性石墨/1Cr18Ni9
|
|
導向套
|
2Cr13
|
|
填料
|
柔性石墨
|
|
螺栓
|
35CrMoA
|
|
螺母
|
45
|
四、杠桿式減壓閥 流量系數
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
20
|
25
|
50
|
60
|
70
|
110
|
150
|
230
|
420
|
540
|
710
|
1020
|
五、杠桿式減壓閥 主要連接尺寸
杠桿式蒸汽減壓閥外形尺寸(PN1.6-4.0)
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
L1
|
H
|
Hl
|
l
|
|
50
|
300
|
150
|
520
|
190
|
565
|
|
65
|
340
|
170
|
540
|
205
|
650
|
|
80
|
380
|
190
|
550
|
215
|
650
|
|
100
|
400
|
215
|
580
|
240
|
800
|
|
125
|
430
|
225
|
620
|
275
|
800
|
|
150
|
450
|
230
|
650
|
320
|
800
|
|
200
|
500
|
260
|
790
|
340
|
800
|
|
250
|
550
|
285
|
850
|
370
|
800
|
|
300
|
750
|
395
|
940
|
460
|
900
|
|
350
|
850
|
445
|
990
|
530
|
900
|
|
400
|
950
|
550
|
1120
|
660
|
1000
|
|
500
|
1130
|
680
|
1660
|
800
|
1000
|
杠桿式蒸汽減壓閥外形尺寸(PN6.4-16.0)
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
L1
|
H
|
Hl
|
l
|
|
50
|
300
|
150
|
520
|
200
|
565
|
|
65
|
340
|
170
|
540
|
215
|
650
|
|
80
|
380
|
190
|
550
|
225
|
650
|
|
100
|
400
|
215
|
580
|
250
|
800
|
|
125
|
430
|
225
|
620
|
285
|
800
|
|
150
|
450
|
230
|
650
|
330
|
800
|
|
200
|
500
|
260
|
790
|
355
|
800
|
|
250
|
550
|
285
|
850
|
390
|
800
|
|
300
|
750
|
395
|
940
|
480
|
900
|
|
350
|
850
|
445
|
990
|
550
|
900
|
|
400
|
950
|
550
|
1120
|
700
|
1000
|
|
500
|
1130
|
680
|
1660
|
820
|
1000
|
六、杠桿式減壓閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的杠桿式減壓閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
