一、超大膜片高靈敏度減壓閥 產品概述
本公司的YD43H超大膜片高靈敏度減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此超大膜片高靈敏度減壓閥上游壓力或下游負荷細微的變化都可以及時準確的反饋到主閥膜片，來調節主閥的開度，可使下游壓力的穩定。
超大膜片高靈敏度減壓閥的另一個特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
|
|
|

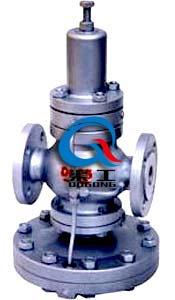

YD43H超大膜片高靈敏度減壓閥
|
YD43H超大膜片高靈敏度減壓閥 (結構尺寸圖)
|
二、超大膜片高靈敏度減壓閥 主要技術參數及性能
|
公稱壓力MPa
|
PN25
|
|
PMA壓力上限
|
26barg
|
|
TMA溫度上限
|
350℃
|
|
TMI溫度下限
|
0℃
|
|
PMO工作壓力上限*
|
17barg
|
|
TMO工作溫度上限
|
285℃
|
|
出口壓力范圍
|
0.2-1.7
|
*：殼體試驗不包括膜片、閥蓋。
三、超大膜片高靈敏度減壓閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
膜片
|
316
|
|
調節彈簧
|
60Si2Mn
|
|
主閥彈簧
|
50CrVA
|
四、超大膜片高靈敏度減壓閥 額定流量系數
|
DN
|
Cv
|
|
15
|
2.5
|
|
20
|
5.5
|
|
25
|
8.1
|
|
32
|
12.0
|
|
40
|
17.0
|
|
50
|
28.0
|
五、超大膜片高靈敏度減壓閥 連接尺寸
|
DN
|
Rc
|
L
|
H1
|
H
|
D
|
|
15
|
1/2
|
147
|
221
|
133
|
185
|
|
20
|
3/4
|
154
|
224
|
136
|
185
|
|
25
|
1
|
160
|
235
|
145
|
207
|
|
32
|
1-1/4
|
180
|
236
|
156
|
207
|
|
40
|
1-1/2
|
200
|
238
|
176
|
255
|
|
50
|
2
|
230
|
246
|
183
|
255
|
六、超大膜片高靈敏度減壓閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的超大膜片高靈敏度減壓閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P。
