一、直流式襯膠隔膜閥 產品概述
本公司的G45J直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。直流式襯膠隔膜閥適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）。直流式襯膠隔膜閥適用壓力壓力等級：PN0.6、1.0、1.6MPa的工況場合。
|
|
|

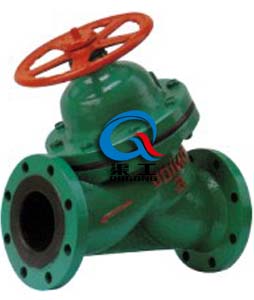

G45J直流式襯膠隔膜閥
|

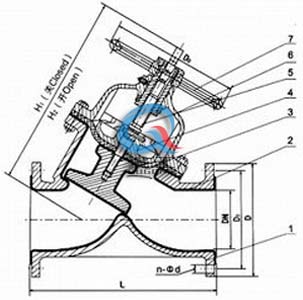

G45J直流式襯膠隔膜閥 (內部結構圖)
|
二、直流式襯膠隔膜閥 產品特點
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕；
5、隔膜可更換，維護費用紙；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性；
三、直流式襯膠隔膜閥 設計規范
|
設計與制造
|
GB/T12239
|
|
結構長度
|
GB/T12221、JB/T1688
|
|
法蘭連接尺寸
|
GB/T4216、JB/T 78
|
四、直流式襯膠隔膜閥 主要零件材料
|
1
|
閥 體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
2
|
襯 里
|
無襯里、橡膠
|
|
3
|
隔 膜
|
橡膠
|
|
4
|
閥 瓣
|
鑄鐵
|
|
5
|
閥 蓋
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
6
|
閥 桿
|
碳鋼、不銹鋼
|
|
7
|
手 輪
|
鑄鐵
|
五、直流式襯膠隔膜閥 主要性能測試
|
襯里層
|
電火花檢測
|
|
試驗與檢驗
|
按GB/T13297標準
|
|
公稱壓力
|
0.6、1.0、1.6PN（Mpa）
|
|
閥體：
|
PN×1.5
|
|
密封：PN×1.1
|
-50-150℃
|
六、直流式襯膠隔膜閥 主要外形尺寸
|
DN mm
|
公稱壓力 MPa
|
工作壓力 MPa
|
L
|
D
|
D1
|
n-φd
|
F
|
H1
|
H2
|
D0
|
質量
|
|
25
|
0.6
|
0.6
|
145
|
115
|
85
|
4-14
|
2
|
178
|
190
|
120
|
-
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
196
|
217
|
140
|
-
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
196
|
217
|
140
|
14
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
219
|
240
|
200
|
20
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
264
|
272
|
200
|
29
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
285
|
315
|
280
|
42
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
352
|
383
|
320
|
61
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
470
|
515
|
320
|
79．5
|
|
150
|
0．4
|
460
|
285
|
240
|
8-22
|
3
|
508
|
554
|
400
|
150
|
|
200
|
570
|
340
|
295
|
8-22
|
4
|
602
|
660
|
500
|
236．5
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
708
|
786
|
500
|
-
|
|
300
|
790
|
445
|
400
|
12-22
|
4
|
/
|
/
|
/
|
/
|
七、直流式襯膠隔膜閥 產品選型
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的直流式襯膠隔膜閥產品型號，請按型號直接向我司訂購；
